- 0 - 1 000 (kg)
- 0 - 5 415 (mm)
- 0 - 6 350 (mm)

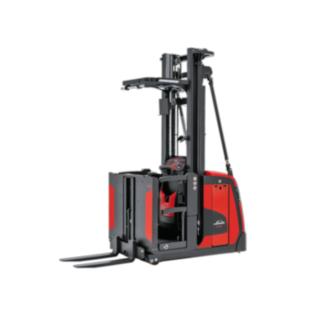

Wózki do komisjonowania V10
Wąski wózek do pionowego komisjonowania
Ergonomiczne miejsce pracy w wąskich korytarzach
Wózek do pionowego komisjonowania V10 firmy Linde Material Handling jest przeznaczony do komisjonowania na pierwszym i drugim poziomie regałów oraz sporadycznych prac na wysokości sięgania wynoszącej 6,35 metra. Ergonomiczna kabina i elementy obsługowe umożliwiają niemęczącą pracę. Pojazd jest dostępny z platformą ładunkową, na którą można wejść, lub dodatkowym mechanizmem podnoszenia. Praktycznie dowolnie można kombinować różne silniki podnoszenia, wersje podwozia, kabiny i masztu. Dzięki temu urządzenie daje się optymalnie dopasować do indywidualnych wymagań, uzyskując w ten sposób większą wydajność komisjonowania. Wózki można prowadzić w sposób mechaniczny lub indukcyjny, albo jeździć nimi w typowy sposób — w każdym przypadku maksymalny udźwig wynosi 1000 kg.
Właściwości
Bezpieczeństwo
Operator może rozpocząć jazdę wózkiem po dotknięciu dwóch czujników ręcznych i czuwaka. Uniemożliwia to nadużycie lub nieprawidłową obsługę. Elektrycznie monitorowane bariery boczne muszą zostać zamknięte, gdy platforma znajduje się na wysokości 1,20 metra i wyższej, w przeciwnym razie nie da się obsługiwać wózka. Podczas jazdy przy podniesionej kabinie i na zakrętach pojazd zwalnia samoczynnie. Dostępny w ramach opcji system wspomagania operatora Linde System Control (LSC) automatycznie płynnie reguluje prędkość w zależności od kąta skrętu i wysokości podnoszenia.
- Trójpunktowa obsługa
- Automatyczna redukcja prędkości na zakrętach i przy podniesionej kabinie
- Dobra widoczność ze względu na duży rozstaw masztu
- Elektrycznie monitorowane bariery boczne
Ergonomia
Wyjątkowo prosty i ergonomiczny układ sterowania wózkiem V10 pozwala operatorowi na precyzyjną, niemęczącą obsługę pojazdu. Procesy przekładania towarów są łatwiejsze dzięki dużej kabinie, a także wygodniejsze i bezpieczniejsze dla operatora z powodu wyeliminowania wstrząsów. Nisko zawieszona platforma stanowi odciążenie dla jego nóg podczas częstego wsiadania i wysiadania z wózka. Niska barierka w stosunku do wideł ułatwia wykonywanie ruchów między regałem a paletą w modelu z dodatkowym mechanizmem podnoszenia. Różne półki i wersje wyposażenia, na przykład komora na radio, wentylatory, terminal danych i skaner towarów, lusterka i oświetlenie pomagają operatorowi podczas pracy.
- Duża kabina
- Nisko zawieszony podest i niska barierka
- Amortyzowana kabina
- Ergonomiczny układ sterowania
Obsługa
Wózki do pionowego komisjonowania V10 są wyposażone w wydajne silniki trójfazowe, które odpowiadają za dużą prędkość podnoszenia i jazdy. Wózki mogą równocześnie jeździć i podnosić. Dzięki temu operator najkrótszą drogą i w krótkim czasie dociera do odpowiedniego miejsca w regale. W oparciu o dwie podstawowe wersje z platformą, na którą można wchodzić, lub dodatkowym mechanizmem podnoszenia, a także przy wykorzystaniu różnych wersji kabiny, podwozia i masztu, istnieją bardzo duże możliwości indywidualnego skonfigurowania wózków z tej serii do każdego zastosowania. Dzięki temu, a także z powodu ergonomicznej obsługi wózków uzyskują one zawsze dużą produktywność. Oszczędne silniki elektryczne i odzyskiwanie energii podczas opuszczania zwiększają ekonomiczność ich stosowania.
- Jednoczesna jazda i podnoszenie
- Duża prędkość podczas jazdy i podnoszenia
- Indywidualne wyposażenie
- Odzyskiwanie energii
Serwis
Wszystkie podzespoły wózków są łatwo dostępne dla serwisantów. Ponadto istnieje możliwość odczytu i kontroli wszelkich danych na laptopie serwisowym. Do tego celu służy połączenie z magistralą CAN. Aktywny układ chłodzenia zwiększa dyspozycyjność pojazdu również w trudnych warunkach pracy. Obudowane napędy na prąd trójfazowy nie wymagają konserwacji. Akumulatory wymienia się z boku przy wykorzystaniu przenośników rolkowych i stojaka lub za pomocą żurawia.
- Połączenie z magistralą CAN
- Łatwy dostęp do serwisowanych podzespołów
- Aktywny układ chłodzenia
- Silnik niewymagający konserwacji
Dane techniczne
| Model | Udźwig / Ładunek | Wysokość podnoszenia | Prędkość jazdy, z/ bez ładunku | Promień skrętu | Szer. kor. z paletą 800 x 1200 wzdłuż wideł |
|---|---|---|---|---|---|
| Maszt typu Simplex V10 | 1,0 (t) | 1500 (mm) | 9 / 9 km/h | 1485 (mm) | 1190 (mm) |
| Maszt typu Standard V 10 | 1,0 (t) | 4550 (mm) | 10 / 10 km/h | 1650 (mm) | 1380 (mm) |
Wyposażenie specjalne
-
Sygnał akustyczny
-
Alarm ratunkowy
-
Pulpit sterowniczy
-
Systemy mocowania
-
Linde BlueSpot™
-
Ergonomiczne obicie oparcia
-
Prowadzenie wózka metodą indukcyjną
-
Linde System Control (LSC)
-
Przycisk do prowadzenia wózka z zewnątrz
-
Bariery przechylne
-
Przygotowanie do zamontowania radia
-
Moduł lusterka
Sygnał akustyczny
Sygnał akustyczny słychać podczas ruchu wózka — ostrzega on przechodniów i inne pojazdy.
Alarm ratunkowy
Jedną z opcji układu sterowania wózka jest monitorowanie różnych czujników na pulpicie sterowniczym, barierach bocznych i czuwaku. Ostrzega on w sposób akustyczny w sytuacji, gdy zachodzi podejrzenie nieprawidłowej obsługi.
Pulpit sterowniczy
Pulpit sterowniczy można opcjonalnie umieścić po stronie ładunku lub stronie ładunku i masztu. W przypadku wersji po stronie ładunku możliwe jest ponadto wybranie przycisków do obsługi dodatkowego mechanizmu podnoszenia.
Systemy mocowania
Istnieje możliwość zamocowania na przykład terminala, skanera, podkładki z klipsem, podkładki do pisania i innych indywidualnych elementów. Drążki do zamocowania znajdują się po lewej i prawej stronie masztu oraz po stronie ładunku na dachu kabiny.
Linde BlueSpot™
Urządzenie ostrzegawcze na trasie przejazduLinde BlueSpot™ zwiększa bezpieczeństwo podczas pracy, ponieważ dzięki lampie diodowej wózek jest widoczny, nie czyniąc hałasu.
Ergonomiczne obicie oparcia
Ergonomicznie ukształtowane oparcie z trzystopniową regulacją stosuje się, gdy wózek jest obsługiwany od strony ładunku. Operator może wtedy oprzeć się o nie podczas jazdy.
Prowadzenie wózka metodą indukcyjną
Wózki są wyposażone w czujniki, które wykrywają pętlę indukcyjną w posadzce. Dzięki temu wózek jest bezpiecznie prowadzony przez korytarz.
Linde System Control (LSC)
Jest to system przyspieszający przeładunek i bezpieczeństwo. W tym celu zmniejsza bezstopniowo prędkość wózka w zależności od kąta skrętu i wysokości podnoszenia.
Przycisk do prowadzenia wózka z zewnątrz
Po obu stronach masztu znajdują się przyciski. Korzystając z nich operator może kierować wózkiem z zewnątrz, idąc obok swojego pojazdu.
Bariery przechylne
Gdy operator opiera się barierę, ta przechyla się. Dzięki temu operator może sięgnąć bliżej do regału, a kompletacja staje się łatwiejsza.
Przygotowanie do zamontowania radia
Kabina wózka jest wyposażona w złącze 12 V/50 W oraz w głośniki i antenę.
Moduł lusterka
Ten zestaw wyposażenia składa się z dużego lusterka wstecznego i reflektorów bocznych, które oświetlają regał podczas pracy. Pakiet można uzupełnić o moduł wentylacji, który chłodzi operatora przy wysokiej temperaturze w górnych partiach regałów pod dachem.
